太赫兹时域光谱仪

产品概述:

CCT-1800太赫兹时域光谱仪是深圳市太赫兹研究院自主研发的紧凑型、实验室级太赫兹时域光谱仪。整机结构紧凑,可灵活搭配透射、反射、成像等模块,测试可获得物质的时域谱、频域谱、介电常数、折射率谱、相位谱、吸收谱、时域成像、频域成像、吸收谱成像等参数。产品性能稳定,重复性高,适用于生物、医学、化学、农业、制药、材料、食品、毒品、药品等领域的太赫兹研究和检测。


产品特点:                                                                              应用场景:

1、结构紧凑、体积小、可靠性高、维护简单
2、二维扫描平移台可根据使用需要,控制居中或者收回,节省空间
3、主机+功能模块的总体设计,光谱/成像功能灵活切换、可拓展性强
4、多个可选配的功能模块:横式透射谱线模块、竖式透射谱线/成像模块、反射谱线/成像模块
5、扫谱速度:15Hz,扫描成像范围:50mm*50mm
6、测试控制软件+数据分析软件,使用简单
7、智能云平台,共享太赫兹图谱库。

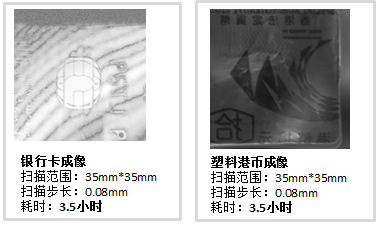

太赫兹技术应用场景

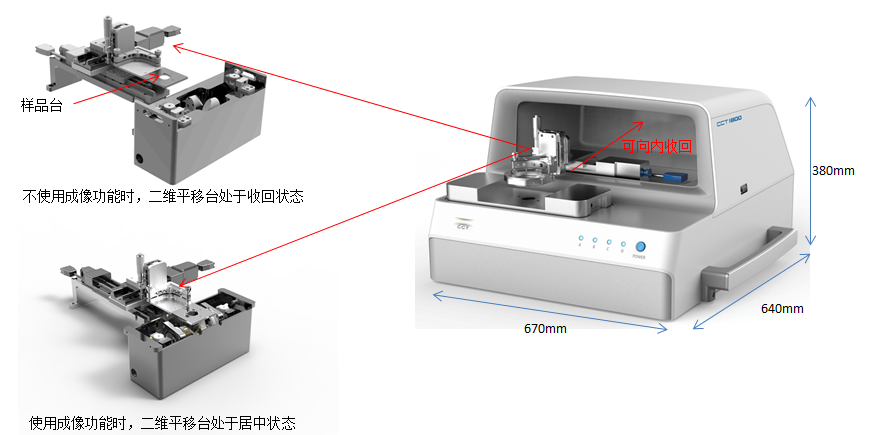

CCT-1800紧凑的结构设计

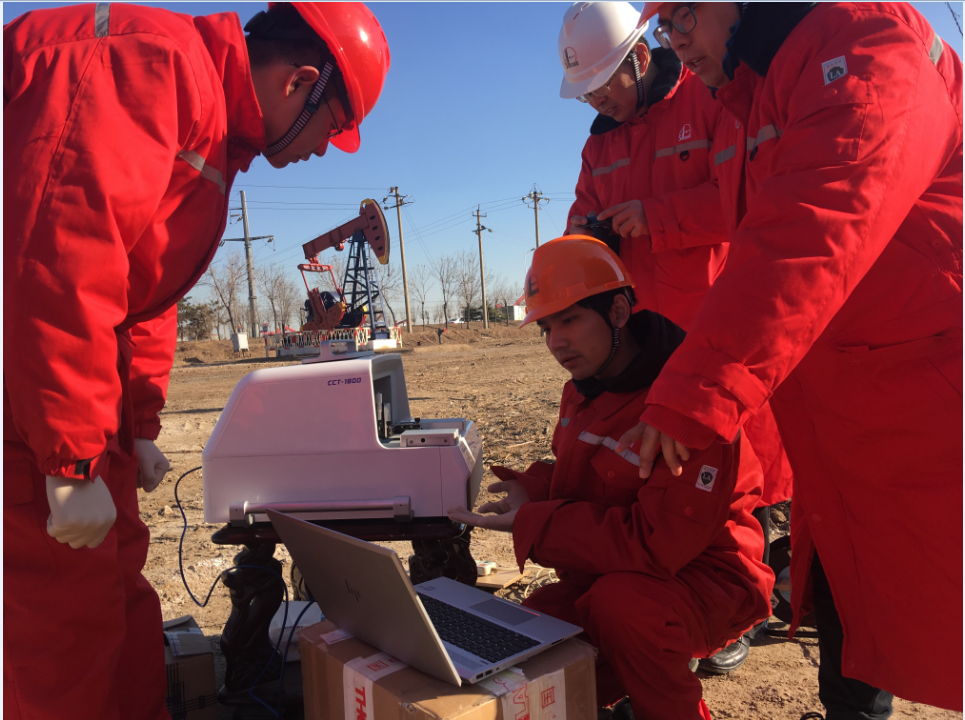

中国石油大学携带CCT-1800赴胜利油田现场实验

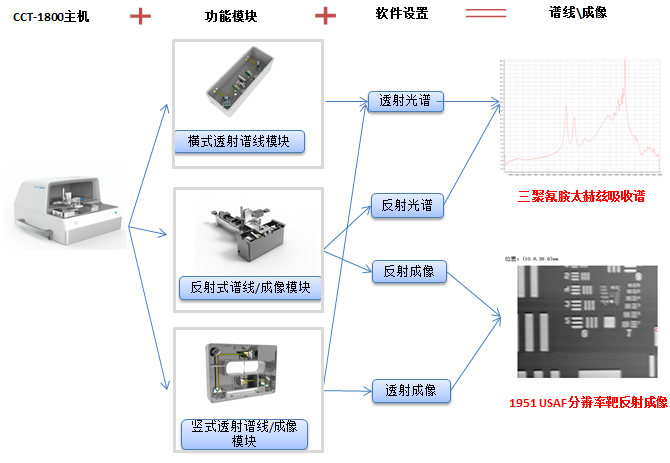

功能模块丰富,可根据用户需求定制新模块

太赫兹光谱仪透射模块

太赫兹透射谱测试

样品架可拆卸定制

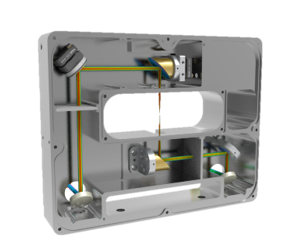

太赫兹光谱仪透射成像模块

透射谱线、透射成像

扫描光斑小于3mm

最小扫描间隔0.08mm

扫描范围50mm*50mm

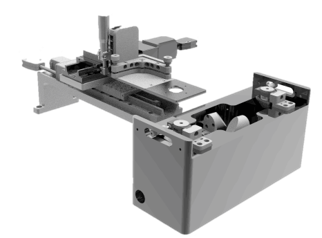

太赫兹光谱仪反射成像模块

反射谱线、反射成像

向上反射、向下反射

最小扫描间隔0.08mm

扫描范围50mm*50mm

焦距:50mm、25.4mm(可定制)




扫描速度快

扫谱速度最高达15Hz(可调节),支持快速扫描成像






控制软件简单易用,数据分析软件功能全面(功能可定制)

仪器控制、数据分析功能设计到不同的软件里,便于团队协作和提高仪器使用率;

控制软件用于控制太赫兹时域光谱仪进行谱线、成像测试,导出原始太赫兹数据;

分析软件用于进行控制软件测试所得太赫兹谱线,数据及图像的批量处理和分析;

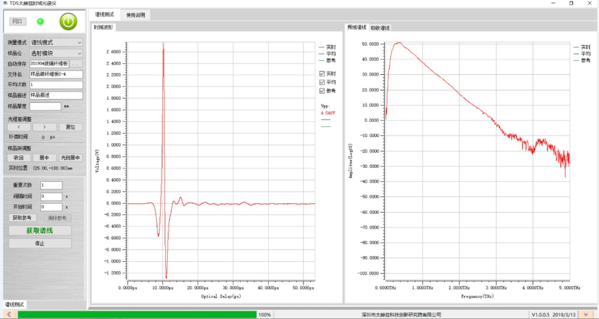

太赫兹光谱仪控制软件

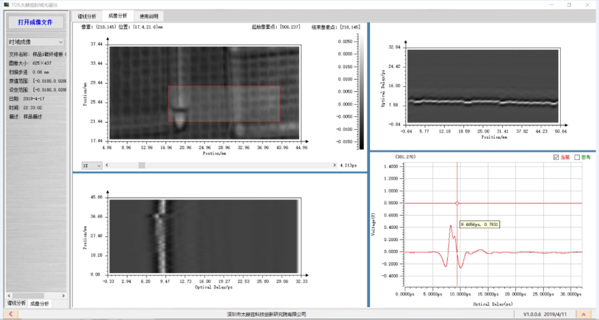

太赫兹光谱仪分析软件


控制软件功能:

操作简单,扫谱/成像功能

时域波形、频域波形(FFT)

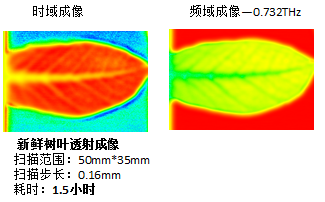

时域成像、频域成像

数据导出,方便二次处理





分析软件功能:

最多5000组数据一次性导入、CSV/图片导出
时域谱/频域谱、相位谱、 吸收谱
介电常数-虚部谱、介电常数-实部谱、折射率谱
时域成像、频域成像、吸收谱成像、位移差成像
拖动进度条,可随时查看任意延时、任意频率图像


自带光谱数据库,通过智能云平台实现用户共享

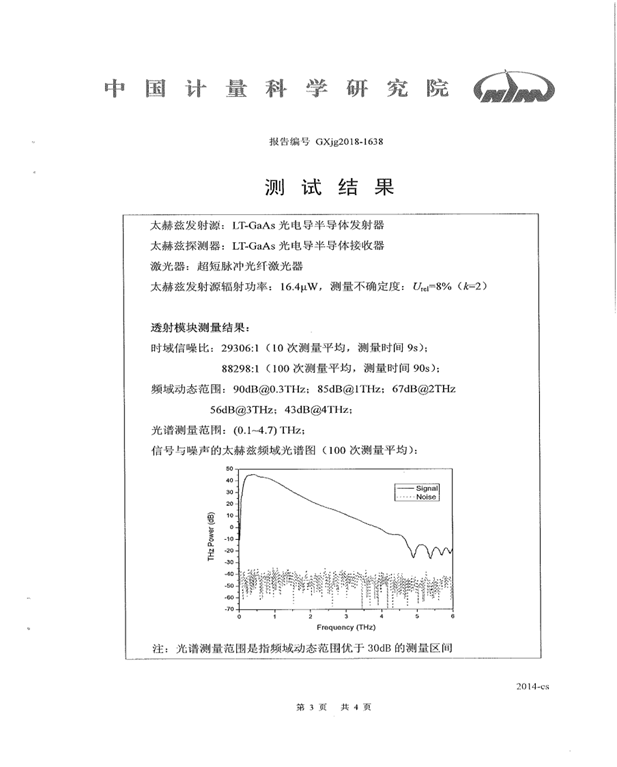

计量证书

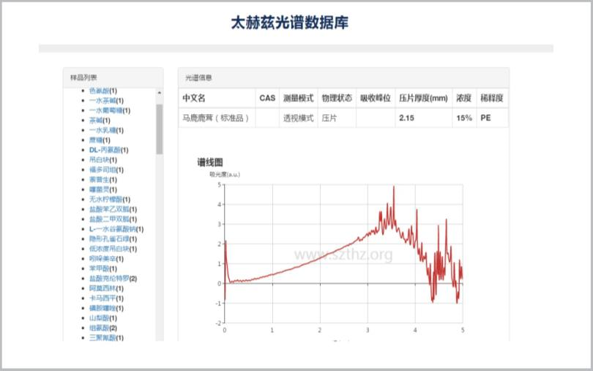

太赫兹云光谱数据库




技术指标:

太赫兹辐射源

光控光电导半导体发射器

光谱分辨率 20GHz
太赫兹探测器

光控光电导半导体接收器

扫描精度 2μm
激光

780nm飞秒激光器(德国menlo)

扫描速度 15Hz
光谱范围

0.06THz----4THz

输入电压 220VAC
扫描范围

54ps

整机功耗 100W
动态范围

80 dB

数据传输 网口(RJ45)
成像模式 时域、频域 样品仓气路 氮气输入Φ 6mm软管
成像区域 50mm*50mm 工作环境 温度15℃ ~ 30℃        湿度20 %~ 80%
