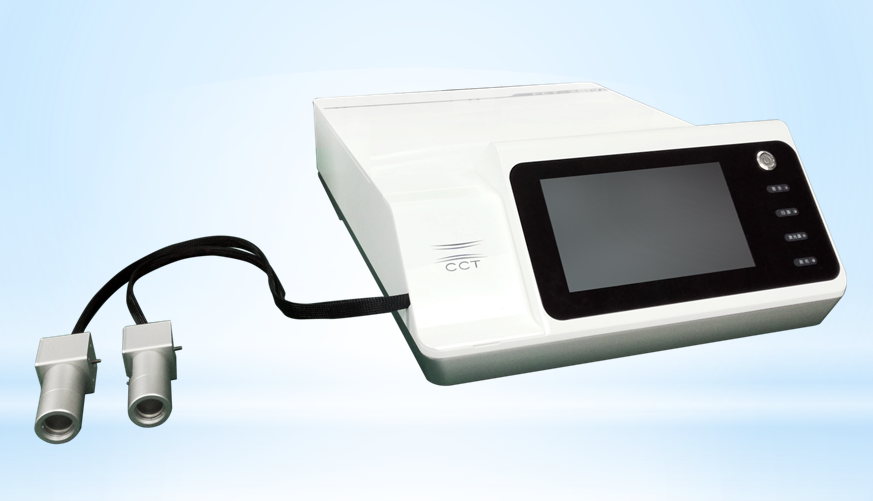

光纤式太赫兹光谱仪

       CCT-2800光纤式太赫兹时域光谱仪是一款面向工业应用的产品。主要应用场景是工业无损检测,也可以用于需要灵活移动探测器的实验室用途。产品继承了CCT-1800太赫兹时域光谱仪的高带宽、高扫谱速度、高动态范围、高灵敏度等优点的基础上,在可靠性等指标上大幅度提高。




产品特点:

1、光纤式探头,可灵活移动,方便搭载在机械臂上

2、主机内电路、光路模块化设计,可靠性高、维护方便,满足工业应用要求。

3、用光纤取代自由空间光路,大幅度减少仪器尺寸和重量。

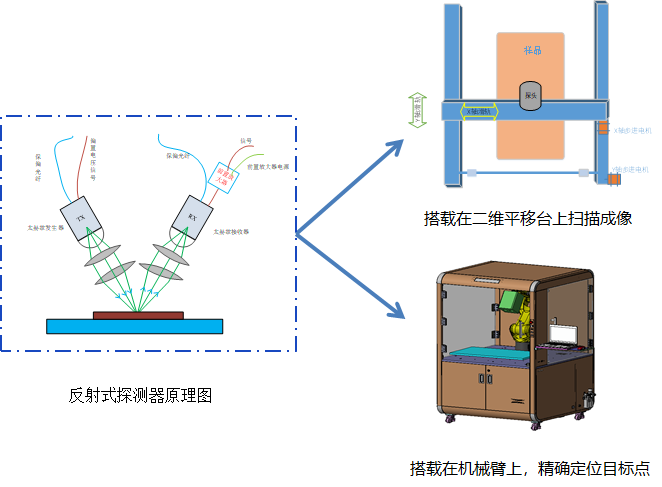

4、探测器可搭载在二维平移台上,实现大面积扫面成像,无损检测材料内部缺陷。

5、采用光纤色散补偿技术,最大限度消除因光纤长度导致的性能问题,使CCT-2800不仅继承了CCT-1800的高带宽、高灵敏度、高动态范围的优点,而且应用上更加灵活。

6、带触摸屏,可脱离上位机实现人机交互。

技术指标


太赫兹辐射源

光控光电导半导体发射器

光谱分辨率 20GHz
太赫兹探测器

光控光电导半导体接收器

扫描精度 2μm
激光

1560nm飞秒激光器(德国menlo)

扫描速度 15Hz
光谱范围

0.06THz----4THz

输入电压 220VAC
扫描范围

54ps

整机功耗 100W
动态范围

80 dB

数据传输 网口(RJ45)
成像模式 时域、频域 样品仓气路 氮气输入Φ 6mm软管
成像区域 50mm*50mm 工作环境 温度15℃ ~ 30℃        湿度20 %~ 80%










应用场景
